Štandardné črty a zariadenia

Súlad s požiadavkami CE, vrátane bezpečnostnej ochrany na všetkých staniciach a kľúčového spínača na izoláciu – oddelenie drážkovacej stanice.

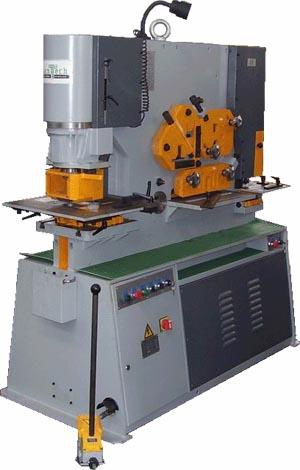

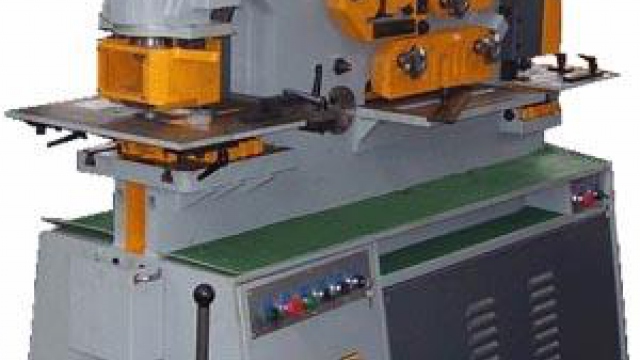

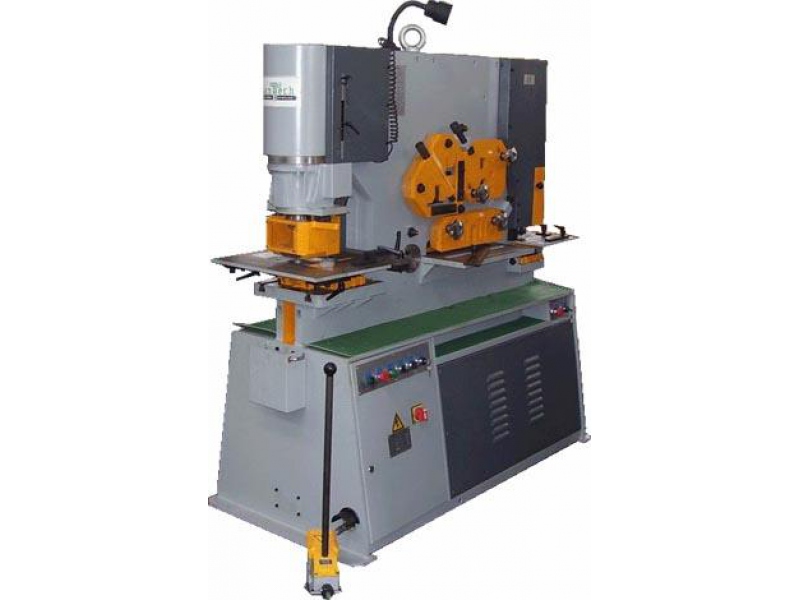

Skrutkovaná a zváraná oceľová monobloková konštrukcia.

Dvojvalcová verzia (simultánna práca 5 staníc: dierovanie – strihanie plechu – uhlové strihanie – rezanie tyčí – drážkovanie).

Nastaviteľné zábery vrátane ovládaní na strane dierovania a strihania.

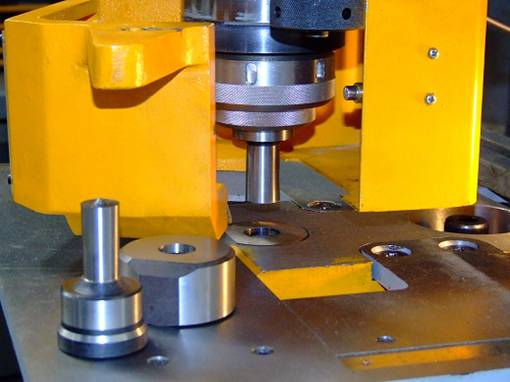

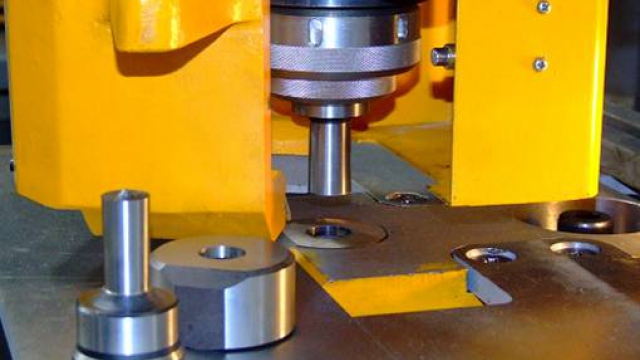

Rýchlo vymeniteľný dierovací držiak s sklzovým žliabkom pre tvarované nástroje.

Výkyvný dierovací stripper.

Univerzálny esovito prehnutý držiak raznice až do priemeru 57mm pre dierovanie plochých – uhlových – žliabkových pracovných predmetov.

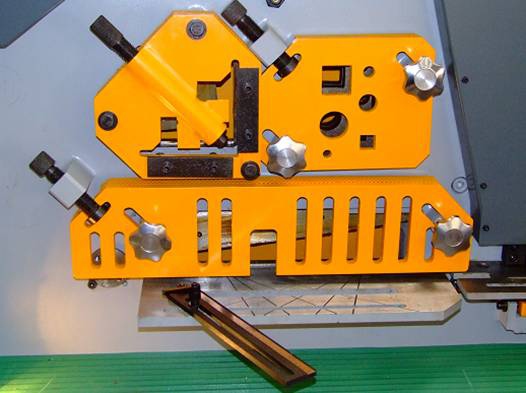

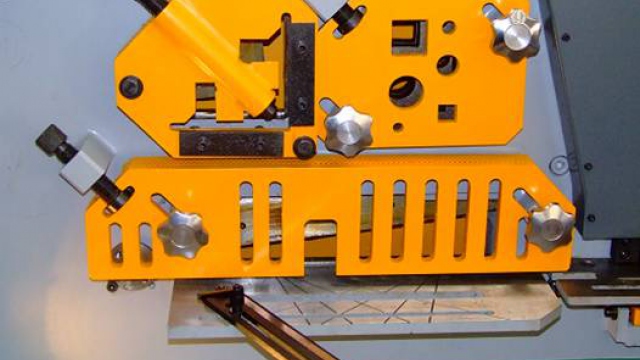

Nastaviteľná prídržná platňa pre dierovaciu, strihaciu stanicu a stanicu rezania tyčí.

1M automatická zarážka odrezanej dĺžky, robustný stôl vrátane ovládaní – vodiacej lišty plechu – rukoväte rýchleho uvoľnenia.

2 ručne posúvané nožné pedále.

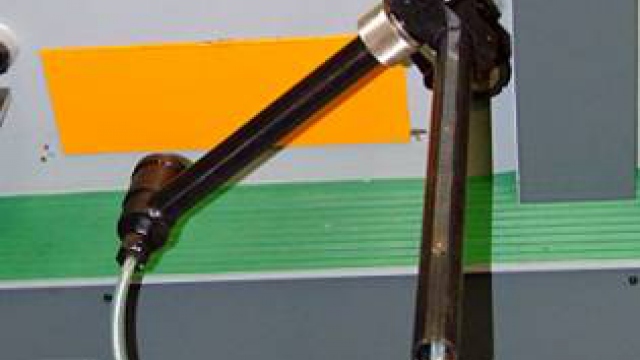

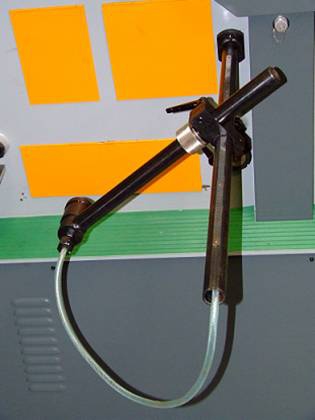

Halogénové osvetlenie na magnetickom základe.

Vysoko kvalitné dierovacie nástroje a čepele nožníc.

Hydraulická a elektrická ochrana proti preťaženiu.

Sada nástrojov a príručka operátora.

Kompaktná hydraulická jednotka nenáročná na údržbu nainštalovaná zo spodnej vnútornej strany stroja.



Dierovanie HS60   HS80
Výkon v tonách 60 TON  80 TON
Maximálna kapacita priemer x hrúbka 27 X 16 28 X 20
Hĺbka hrdla 310 360
Uhlové strihanie
90° uhol 125 X 125 X 12 140 X 140 X 12
45° uhol 70 X 70 X 8 80 X 80 X 8
Strihanie plochých tyči
Plochá tyč šírka x hrúbka 250 X 16 330 X 16
400 X 8 480 X 12
Strihanie profilov a tyči
Okrúhla tyč 45 50
Štvorcová tyč 40 X 40 50 X 50

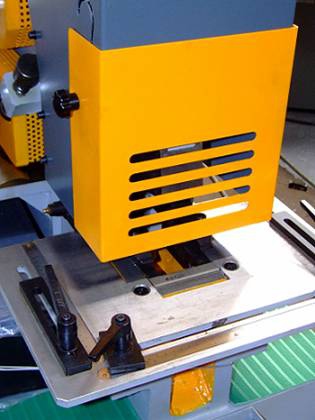

Drážkovanie
Pravouhlá drážka šírka x hĺbka x hrúbka 58 X 105 X 10 57 X 100 X 13
Všeobecná špecifikácia
Motor (kW) 4 5.5
Celková hmotnosť (kg) 1600 2450
Rozmery stroja Š x D x V  780 X 1700 X 1680 790 X 1920 X 1800
