Fiber Laser

Fiber Laser

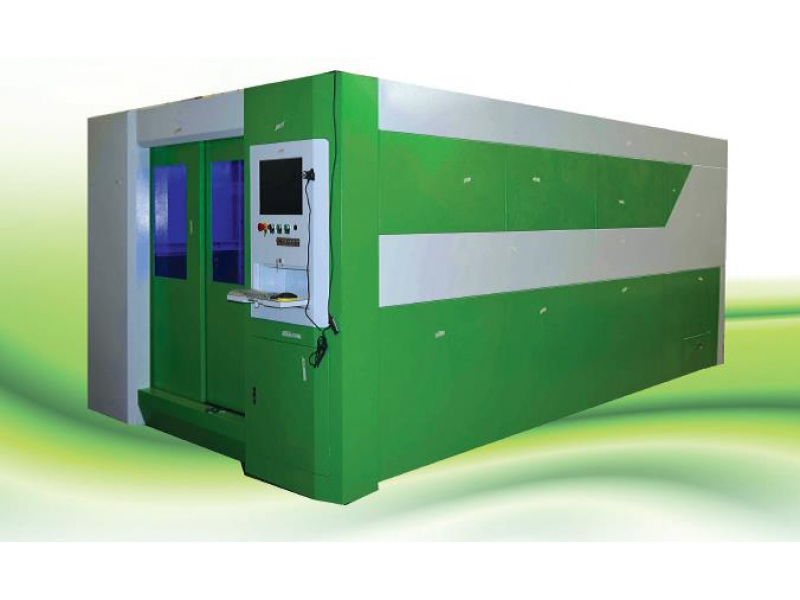

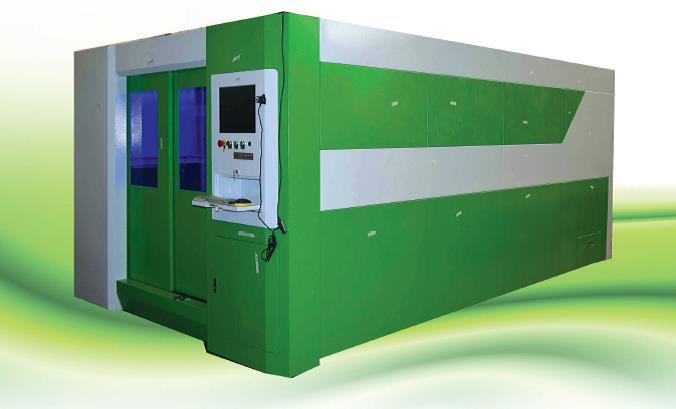

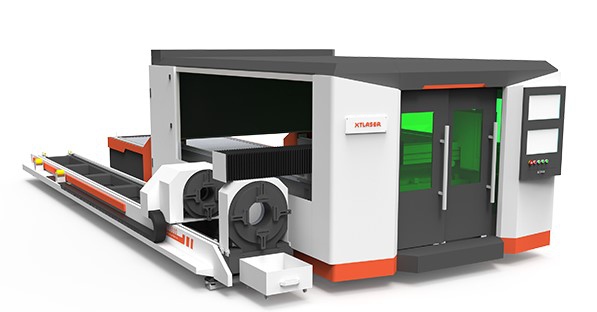

FIBER LASEROVÝ REZACÍ STROJ
MT-F with Raycus

Štandardné vybavenie

Model MT-F 600*600/1500*1500/1500*3000/2000*3000/2000*4000/2000*6000
Laser Raycus 500W/750W/1000W/2000W/3000W/4000W/5000W/6000W/8000W

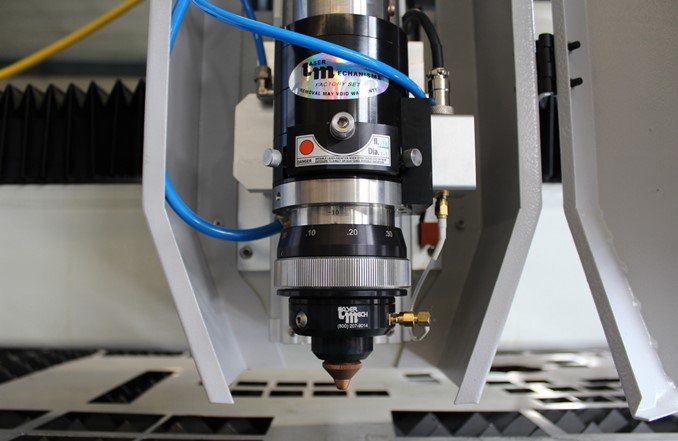

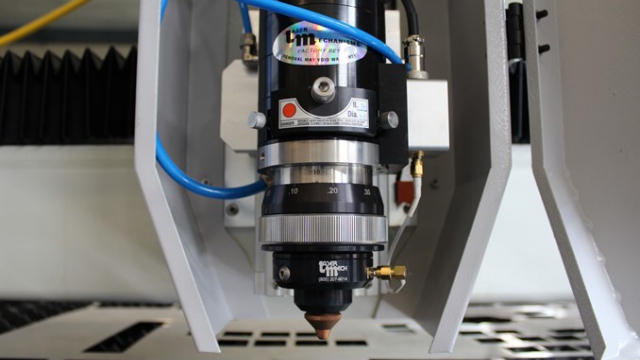

Rezacia hlava Raytools (Switzerland)
Servo motor a pohon
(Yaskawa - Japan)
Y Axis Dual Drive 1300w
X Axis 850w Z Axis 400w
Vodiace koľajnice HIWIN/PMI (Taiwan)
Hrebeňového riadenia Apex Taiwan
Reduktor Shimpo (Japan)
Vodný chladič Tongfei 1P/1.2P – Duálny riadenie teploty
CNC riadenie BOCHU
Software Cypcut Laser Cutting Control System
Vkladanie plechu Motoricky duálny posuvný pracovný stôl ako štandard pre ľahké nakladanie a vykladanie
Požiadavky na napájanie 3 fase AC 400V 50 HZ

Spotrebný materiál súčasťou balenia:

4 trysiek
3 ochranné šošovky
1 zaostrovacie šošovka
1 keramický krúžok
1 filtračná vložka

(*)Kapacity sú variabilné v závislosti na vlastnostiach materiálu a stroj / laser optimálnym nastavením.

Technické parametre

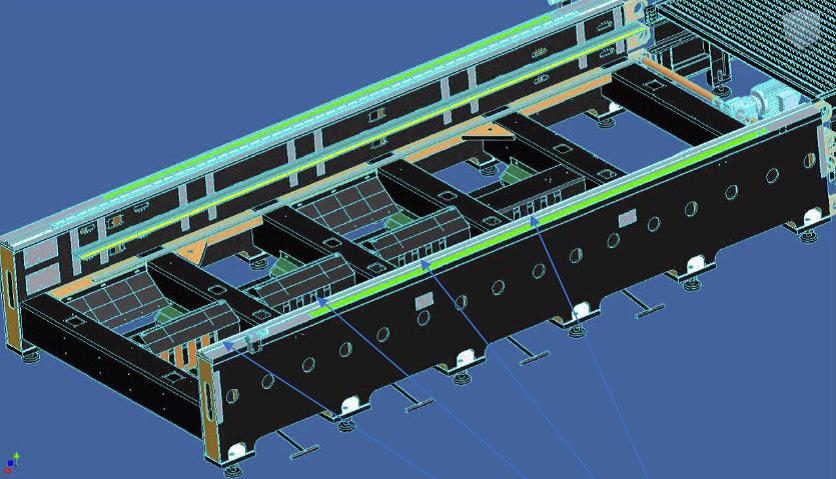

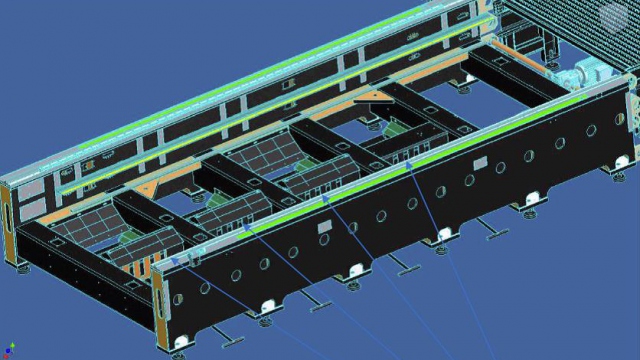

Štruktúra stroj
Rám stroja je monoblok štruktúra. Zotrvačnosti stroja zostáva rovnaká pre všetky hrúbky materiálu a veľkosti rezať, ktorý dáva optimálnu kontrolovateľnú kvalitu laserového lúča na reznej hlavy, ako aj jeho pohyb a presnosť. Kompaktnosť a robustnosť tejto monoblokové konštrukcia zaručuje optimálnu tuhosť a stabilitu. Rám stroja zahŕňa kolektorovej zásobníkov na kolesách (ležiace pod rezacieho stola) pre odstránenie šrotu a malých súčiastok, ktoré spadajú cez mriežku pracovného stola.

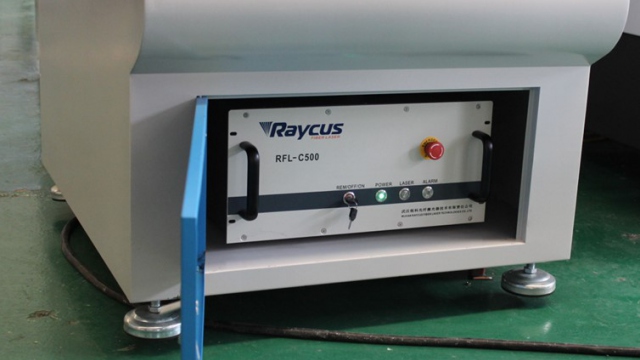

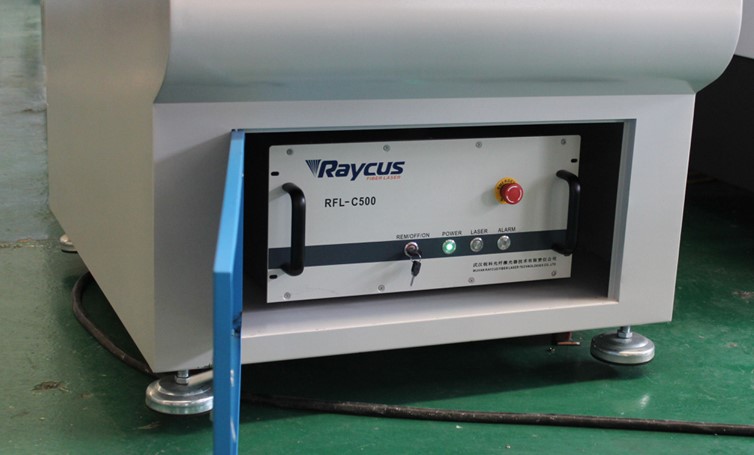

Laserový zdroj Raycus
Fiber laserové svetlo je tvorená radom bánk diód. Svetlo je poskytovaná a zosilnený prostredníctvom optického kábla podobným tomu, ktorý používa na prenos dát. Amplifikovanej svetlo, na výstupe z optických káblov, je kolimované alebo vzpriamil a potom sa zameral šošovkou na materiál, ktorý má rezať.
A. Vynikajúca kvalita laserového lúča, konštantný BPP v rámci všetkých rozsahov laser nových síl, takže dlhé ohnisko môže ešte dostať celkom malé laserovej stopy.
B. ectro-optická účinnosť konverzie laserového zdroja> 25%, oveľa účinnejšie ako CO2 (<10%), takže spotreba elektriny bola vyčerpaná  moc.
C. Laser je prenášaný káble vlákien, takmer bez spotreby v priebehu prenosu.
D. Modulárna konštrukcia, "použitiu ihneď po pripojení v" mini  veľkosti, ľahko inštalovať, žiadnu údržbu lasera napájanie a prenosovej sústavy laserového lúča.
E. Životnosť čerpacia zdroj je 100.000 hodín.

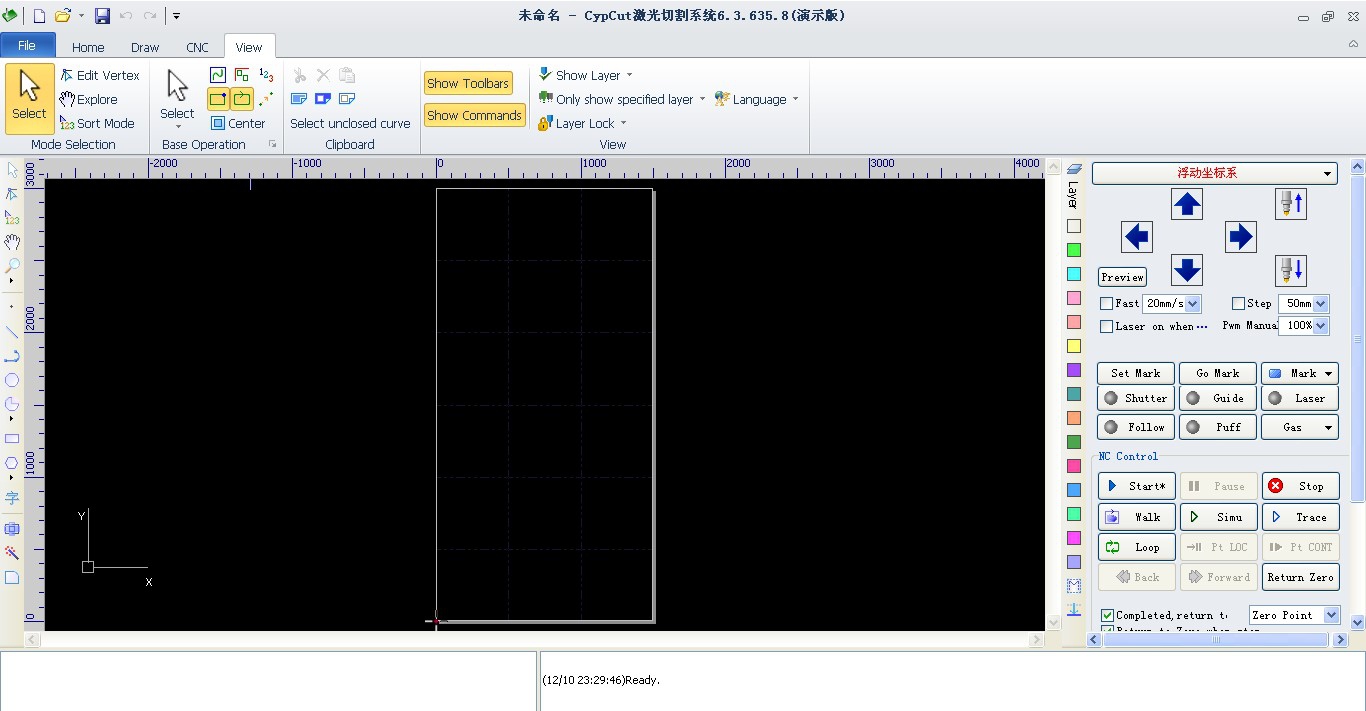

Riadiaci systém Boch-CYPCUT
A. Power Control Automatizácia CNC s integrovaným I / O
B. Každá PA CNC Systems je vybavený HMI (Human Machine Interface). Vďaka tejto otvorenej prehliadači založený PA HMI všetky dôležité ovládacie funkcie sú jasne reprezentované na operátora, takže to bude fungovať v čo najkratšom čase tréningového efektívne a bezpečne so systémom CNC.
C. CNC Systémy PA sú vybavené procesormi vysokorýchlostných dosahujúcich extrémne rýchly "Block priepustnosť". Vysoko presné kontúry s veľmi malými NC bloky môžu byť spracované bez straty rýchlosti. Z tohto dôvodu sa stroj bude vždy dosiahnut najvyššiu produktivitu.

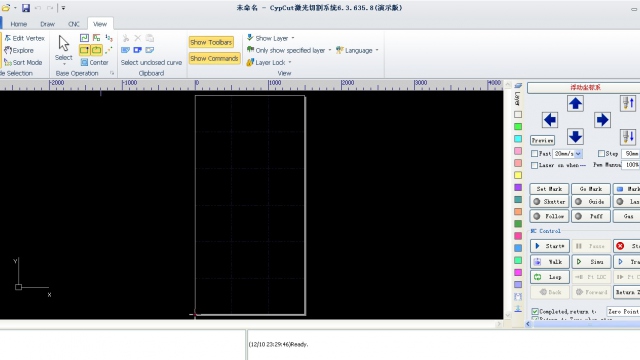

D. Cypcut rezanie laserom kontrolný systém.
Podpora AI, DXF, PLT a ďalšie grafické dátové formáty CAD modul / hniezdenia + funkcie spracovania.

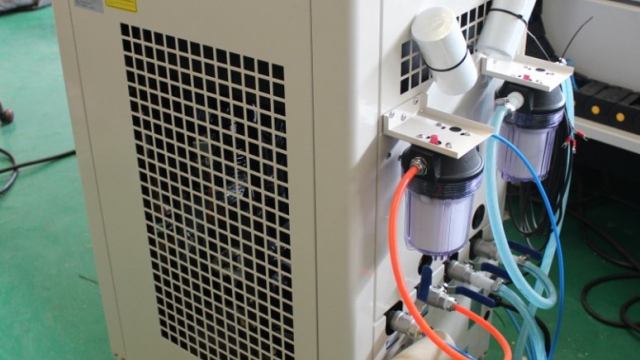

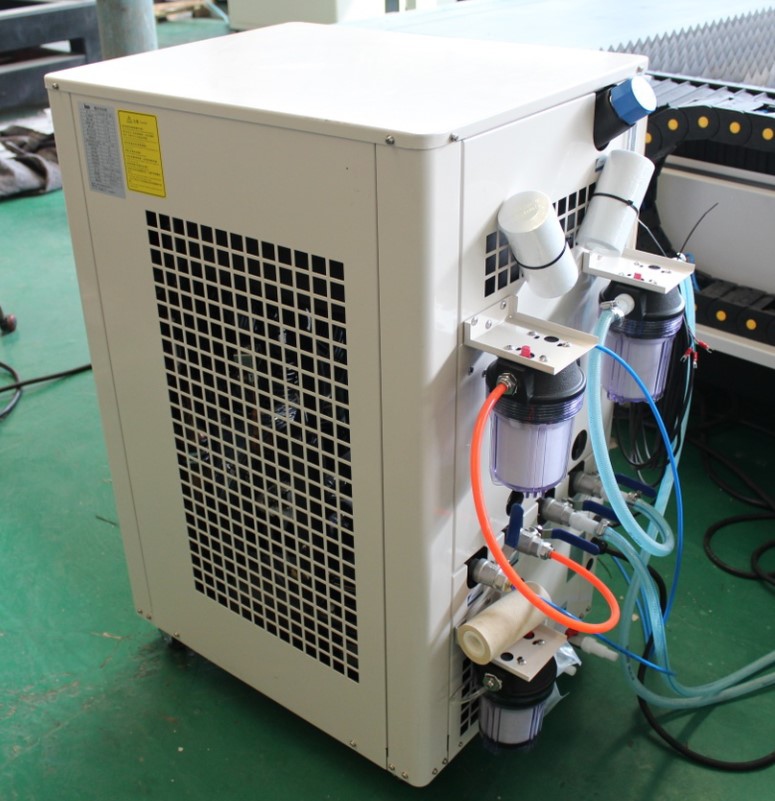

Chladiaci systém Tongfei
A. Dvojitá funkcia inteligentný systém chladenia, zabezpečenie efektívneho fungovania laserové rezacie hlavy a laserový zdroj.
B. 1P / 1.2P kompresor značky, ktoré sú vysoko účinné a spoľahlivé.
C. nadprúdu / ochrana proti preťaženiu. Vysoký a nízky tlak ochrana pomocou prostriedkov prietokovým spínačom.
D. vysoké a nízke výstražné signály výstupná teplota.
E. regulátor teploty LCD displej s roztrúsenou nastavenie funkcií a chýb pohotovosti.

Polohovací systém

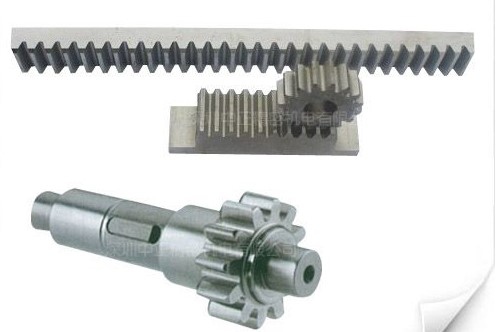

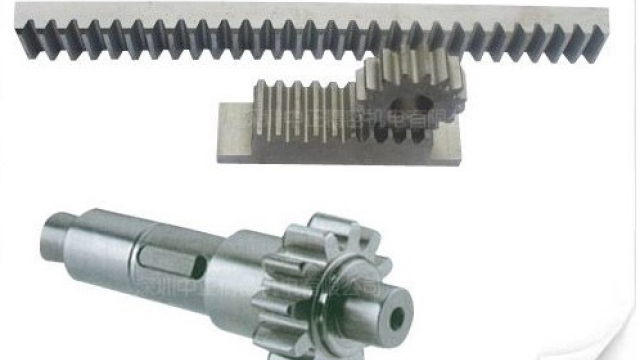

A. Presné polohovanie a opakovateľnosť hrebeňové systém (Atlanta, Nemecko).
B. Lineárne posuny (HIWIN/PMI, Taiwan).
C. Namontované na stabilnej monoblokové konštrukcie, prevodového ústrojenstva pre X, Y a Z-osi zaručujú veľmi presné pohyby portálové a laserové rezacie hlavy.

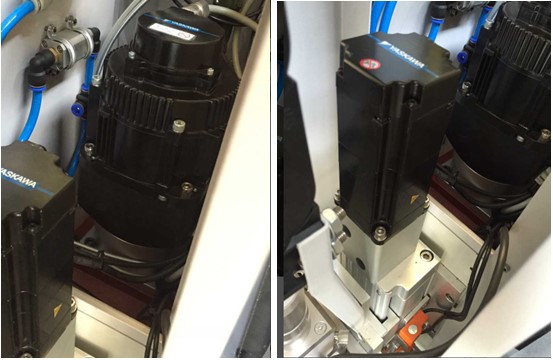

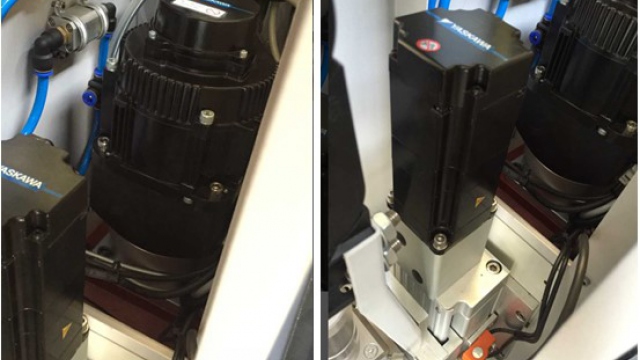

Servo hnací systém
Uzavretá slučka AC systém pohonu servo a servomotory s cieľom zabezpečiť vysokú dynamiku, prevádzka bez vibrácií a maximálnu presnosť.Yaskawa servo motors (Japan). Os Y Dual Drive (1300W Y1 / Y2). Os X (850W). Z osi (400W).

Servo Redukcia
Servo reduktor (Shimpo, Japonsko) v kombinácii s prenosovej sústavy (pozri 4.5) sú optimalizované pre servomotory a vedie k požadovanej presnosti a pohyb na hrebeňové systém.

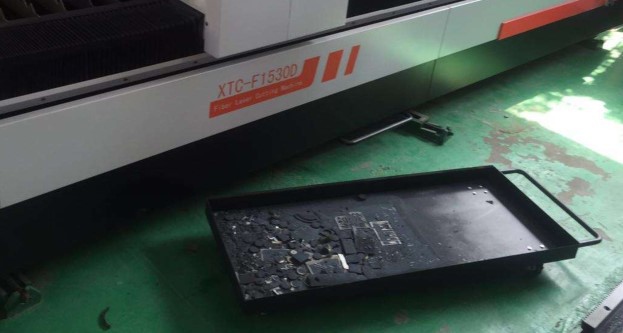

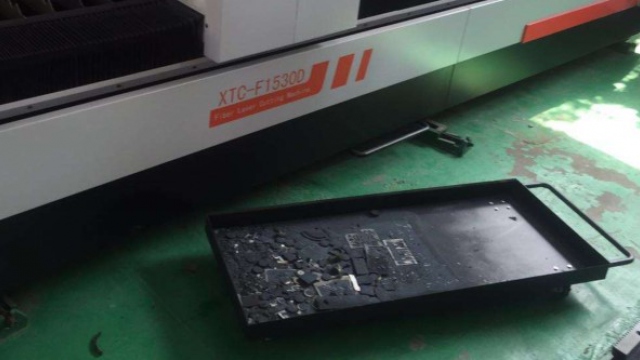

Systém zberu
A. Zber zásobníky pre nakladanie s odpadmi a malých súčiastok padajúce zo stola mriežkami
B. Sa nachádza pod rámom stroja
C. Mobilné zásobníky na univerzálnych kolieskach .

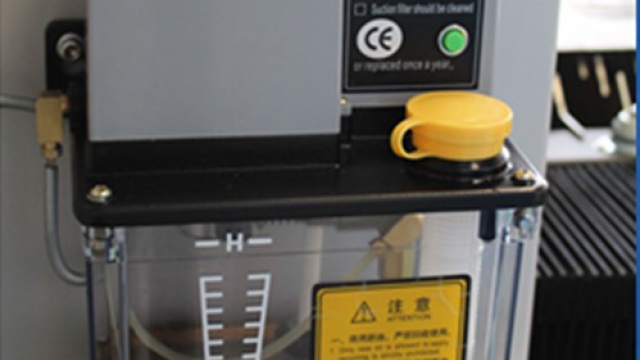

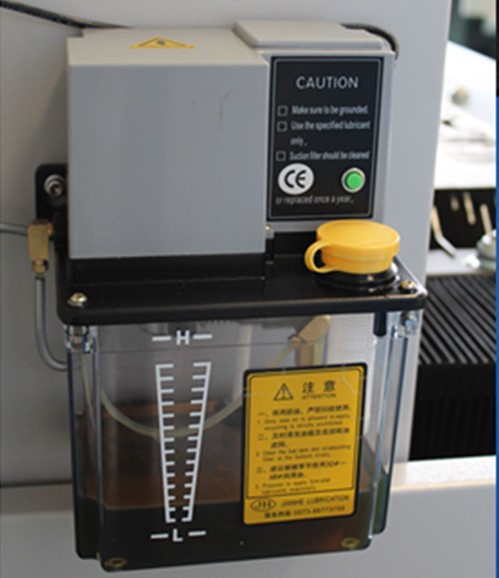

Olej vstrekovací systém.
Účinný a spoľahlivý centralizovaný systém mazania automaticky poskytuje efektívne mazanie mechanických pohybový systém.

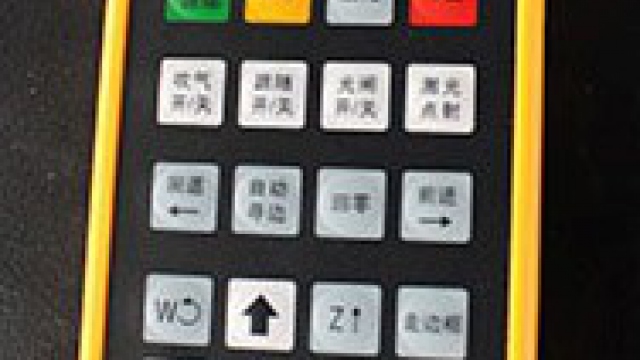

Diaľkové ovládanie
Bezdrôtový rukoväť diaľkové ovládanie umožňuje ovládanie laserového rezania a pohybu os.
