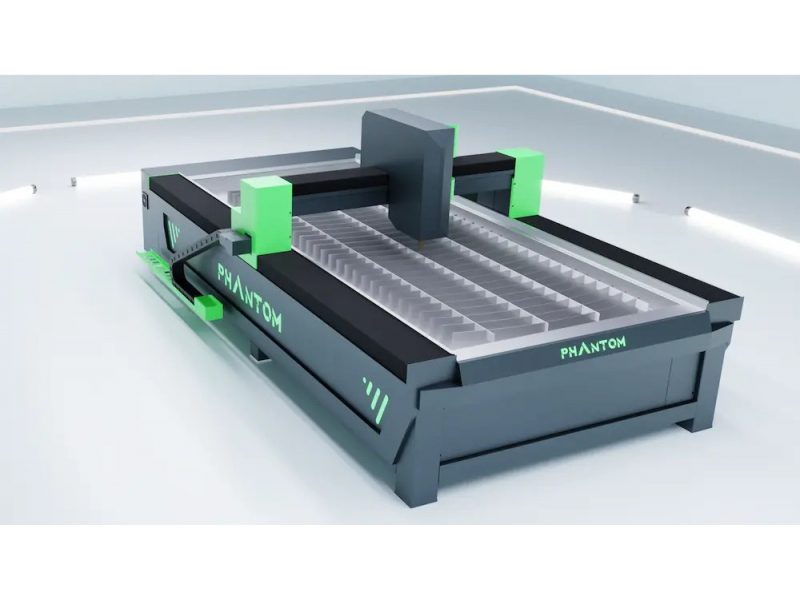

CNC plazmový rezací stôl PHANTOM

CNC plazmový rezací stôl PHANTOM

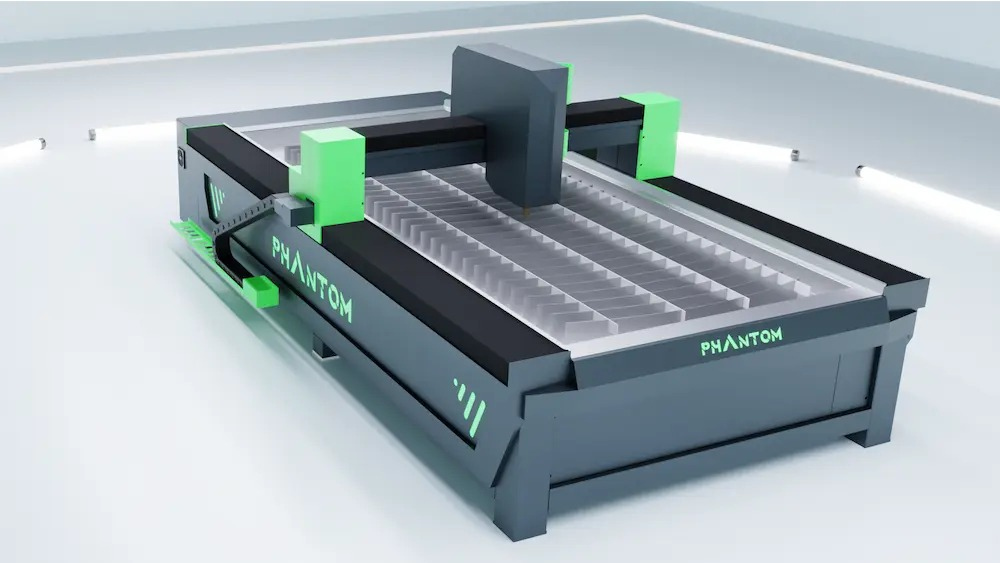

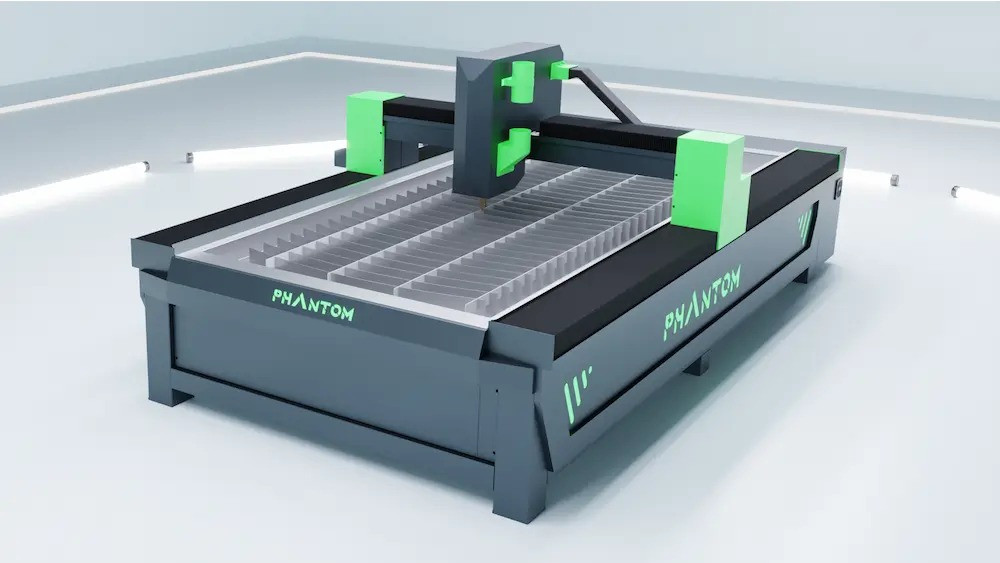

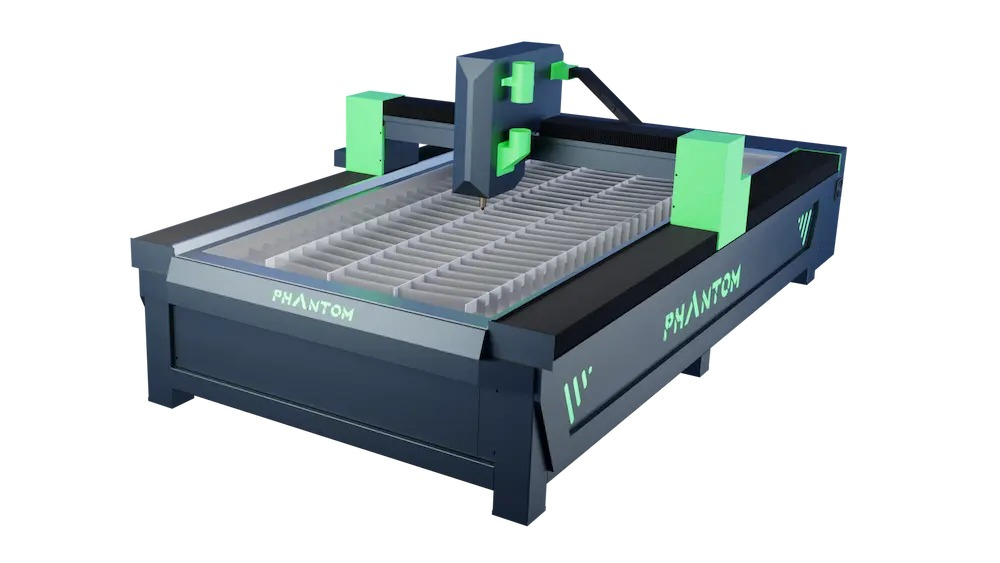

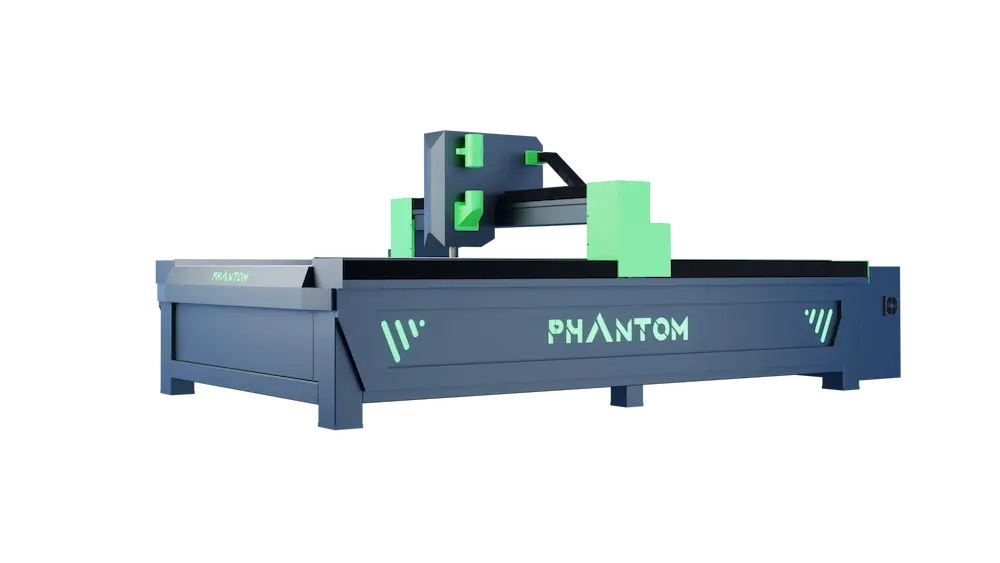

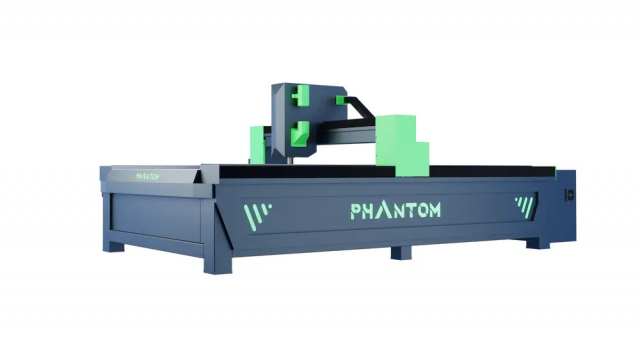

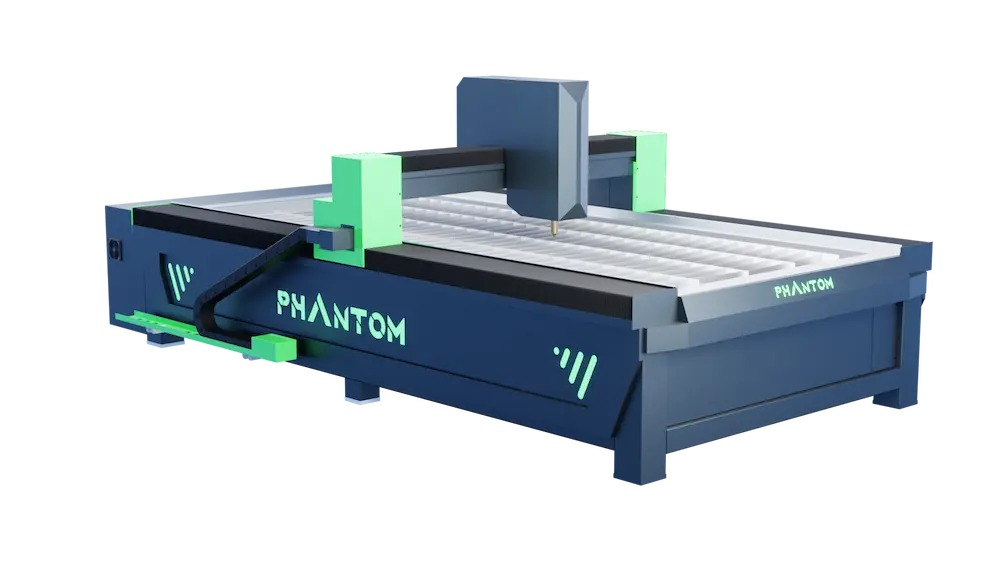

CNC plazmový rezací stôl je robustná zváraná oceľová konštrukcia, vrátane nerezovej ocele vodný zásobník s rýchlym vyprázdňovanie, pohodlné nalozenie plechu, nastaviteľnými nožnými skrutky, bočné guľôčkových prevodov pre ľahké nlozenie plechy a samostatny rozvádzač s CNC riadením. Magnetická odtrhnutie hlava eliminuje poškodenie horáka.
Technické špecifikácie:
System pohony:
         -Lineárne vodiace lišty + pohon hrebeňového riadenia (XY),
         -Dual pohon Y osa.
         -Valcový vodiace lišty + guličkový skrutku (Z osa)
3 osove Control System: Uzavretá slučka krokový motor / Hybridné Servo Driver (XY)
                                          Krokový motor (os Z)

Ovládanie: Dodáva sa s platformou M-TECH Control a softvérom, ktorý užívateľovi ponúka úplnú kontrolu

THC: Microstep digitálne horák riadenie výška  / Vysokorýchlostné presnosť regulácie napätia oblúka. Napájanie: jednofázový 220V.

Prehľad Phantómových CNC plazmových rezacích strojov

Phantómové CNC plazmové rezačky  Popis funkcií
Robustná konštrukcia Umožňuje podoprenie hrubších materiálov na rezacom stole.
Kompletná kontrola Dodáva sa s platformou M-TECH Control a softvérom, ktorý užívateľovi ponúka úplnú kontrolu.
Široký sortiment rezacích horákov Sortiment rezacích horákov dostupných pre takmer akúkoľvek aplikáciu CNC plazmového rezania.

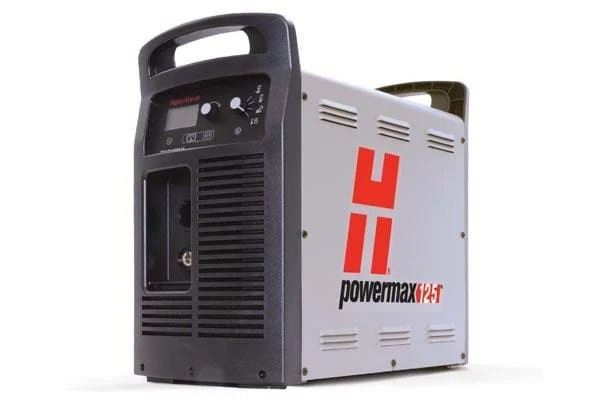

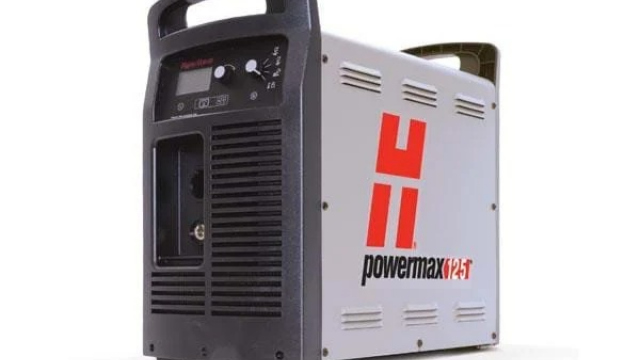

Zdroje energie a spotrebný materiál Hypertherm Ponúka celý rad možností, ako sú zdroje a spotrebný materiál Hypertherm
Dostupné upgrady Početné vylepšenia, ktoré je možné zvoliť pri objednávke.
Mechanický dizajn
Rozmery stola (mm) Dostupné v rozmeroch 1400 x 1400, 1400 x 2600, 1600 x 3100, 2000 x 3000, 2000 x 4000
Štvorcová lineárna vodiaca koľajnica s hrebeňom a pastorkom Poskytuje presnosť a stabilitu pre pohyby osi XY.
Valcová lineárna vodiaca koľajnica s guľôčkovou skrutkou s vratným pohybom Špeciálne navrhnuté pre presnosť osi Z.
Dvojitá os Y pohonu Vylepšené ovládanie a výkon.

Systém
3-osový riadiaci systém Využíva technológiu Closed Loop Hybrid Driver pre osi XYZ.
CNC systém riadenia pohybu MTECH Poskytuje presnosť a stabilitu pre pohyby osi XY.
THC (ovládanie výšky horáka) : Zahŕňa digitálne ovládanie výšky horáka Microstep a vysokorýchlostné presné ovládanie napätia oblúka.
Dvojitá os Y pohonu Vylepšené ovládanie a výkon.
Softvér a doplnkové
Softvér Cad-Cam Vectric Cut 2D : Zahŕňa návrhový balík CAD a môže importovať rôzne formáty súborov, ako sú DWG, DXF, PDF atď.
Balík Power Max Pozostáva z 50 stôp vedenia horáka a diaľkového zapínania/vypínania.
Kábel rozhrania stroja Dodáva sa so signálom deliča napätia.
Súprava na filtráciu vzduchu Obsahuje 1-mikrónový filter a automatický odlučovač vlhkosti.
Zdroj Max. Prepal max. Rez
3 phase, 415v, 65A 18 mm 25 mm
3 phase, 415v, 85A 20 mm 30 mm
3 phase, 415v, 105A 22 mm 35 mm
3 phase, 415v, 125A 25 mm 40 mm

Phantom-cnc-plasma-4-1 (1) Cnc plazma / CNC PLAZMA PHANTOM
Phantom-cnc-plasma-9-1 Cnc plazma / CNC PLAZMA PHANTOM
Phantom-cnc-plasma-10-2 Cnc plazma / CNC PLAZMA PHANTOM
Phantom-cnc-plasma-cutter-11-1 (1) Cnc plazma / CNC PLAZMA PHANTOM
Phantom-cnc-plasma-cutter-12-1 (1) Cnc plazma / CNC PLAZMA PHANTOM
mantech_pmx125_600x420_cnc_plasma Cnc plazma / CNC PLAZMA PHANTOM
